Cara Membangun Routing Statik dengan 3 Router

6:16 AM 1 comment

Cara Membangun Routing Statik dengan 3 Router - Static Routing (Routing Statis) adalah sebuah router yang memiliki tabel routing statik yang di setting secara manual oleh para administrator jaringan. Routing static pengaturan routing paling sederhana yang dapat dilakukan pada jaringan komputer. Menggunakan routing statik murni dalam sebuah jaringan berarti mengisi setiap entri dalam forwarding table di setiap router yang berada di jaringan tersebut.

Penggunaan routing statik dalam sebuah jaringan yang kecil tentu bukanlah suatu masalah, hanya beberapa entri yang perlu diisikan pada forwarding table di setiap router. Namun Anda tentu dapat membayangkan bagaimana jika harus melengkapi forwarding table di setiap router yang jumlahnya tidak sedikit dalam jaringan yang besar.

Pada kesempatan kali ini kita akan membuat static route menggunakan 3 router dengan network yang berbeda, dan berikut ini adalah topologi yang digunakan:

Device	IP Address	Gateway
R1 ether1	192.168.100.1	-
R1 ether2	172.16.10.20	-
R2 ether1	192.168.200.1	-
R2 ether2	172.16.10.10	-
R2 ether3	172.16.20.30	-
R3 ether1	192.168.150.1	-
R3 ether2	172.16.20.40	-
PC1	192.168.100.2	192.168.100.1
PC2	192.168.200.2	192.168.200.1
PC3	192.168.150.2	192.168.150.1

Berikut ini adalah langkah-langkah untuk konfigurasi pada router:

1. TAMBAHKAN IP ADDRESS PADA R1,R2, DAN R3

Router 1 :

Ketikan perintah berikut:

Perintah diatas digunakan untuk mengganti nama router menjadi “R1” hal ini digunakan agar kita lebih mudah dalam membedakan dari ketiga router yg digunakan

Selanjutnya tambahkan IP Address pada ether1 dan ether2

Ether1 : 192.168.100.1 //untuk menghubungkan R1 dengan PC1

Ether2 : 172.16.10.20 //untuk menghubungkan R1 dengan R2

Router 2:

Ganti terlebih dahulu nama router menjadi “R2” seperti pada langkah pada sebelumnya

Selanjutnya tambahkan IP Address pada ether1 dan ether2

Ether1 : 192.168.200.1 //untuk menghubungkan R2 dengan PC2

Ether2 : 172.16.10.10 //untuk menghubungkan R2 dengan R1

Ether3 : 172.16.20.30 //untuk menghubungkan R2 dengan R3

Router 3:

Ganti terlebih dahulu nama router menjadi “R3” seperti pada langkah pada sebelumnya

Selanjutnya tambahkan IP Address pada ether1 dan ether2

Ether1 : 192.168.150.1 //untuk menghubungkan R3 dengan PC3

Ether2 : 172.16.20.40 //untuk menghubungkan R3 dengan R2

2. TAMBAHKAN IP ADDRESS PADA PC1,PC2, DAN PC3

PC1:

Tambahkan IP Address pada PC1 dengan mengetikan perintah dibawah,

Karena kita akan menghubungkan PC1 dengan R1 maka kita harus menambahkan IP Address pada PC1 dengan network yg sama pada R1.

IP Address: 192.168.100.2

Gateway: 192.168.100.1

PC2:

Tambahkan IP Address pada PC2 dengan mengetikan perintah dibawah,

Karena kita akan menghubungkan PC2 dengan R2 maka kita harus menambahkan IP Address pada PC2 dengan network yg sama pada R2.

IP Address: 192.168.200.2

Gateway: 192.168.200.1

PC3:

Tambahkan IP Address pada PC3 dengan mengetikan perintah dibawah,

Karena kita akan menghubungkan PC3 dengan R3 maka kita harus menambahkan IP Address pada PC3 dengan network yg sama pada R3.

IP Address: 192.168.150.2

Gateway: 192.168.150.1

3. TES KONEKSI (PING)

Setelah konfigurasi pada Router dan PC telah selesai selanjutnya kita lakukan tes koneksi dengan perintah ping

R1:

Ping 192.168.100.2 //ping koneksi ke PC1

Ping 172.16.10.10 //ping koneksi ke R2

R2:

Ping 192.168.200.2 //ping koneksi ke PC2

Ping 172.16.10.10 //ping koneksi ke R1

Ping 172.16.20.40 //ping koneksi ke R3

R3:

Ping 192.168.150.2 //ping koneksi ke PC3

Ping 172.16.20.30 //ping koneksi ke R2

Catatan: Jika proses ping koneksi berhasil maka akan ada reply, jika tidak silahkan ulangi langkah sebelumnya.

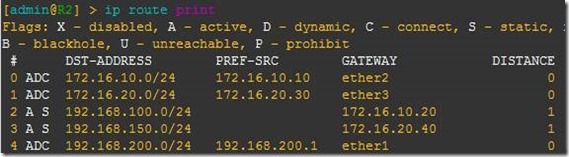

4. TAMBAHKAN IP ROUTE PADA R1,R2, DAN R3

Disini kita mempunya 3 network yg berbeda, agar IP Address dari setiap network dapat terkoneksi dengan IP Address dari network yg lainnya maka kita melakukan proses routing. Misalkan PC1 mempunyai IP Address 192.168.100.2 dan PC2 dengan IP Address 192.168.200.2 disana terlihat 2 network yg berbeda tentu ini tidak akan terkoneksi, jika ingin terkoneksi satu sama lain maka kita harus tambahkan IP Route Pada R1,R2, dan R3.

Routing pada R1 :
